Relés de estado sólido com terminais push-in: uma mais-valia para quadros de controlo
Os relés de estado sólido com terminais de parafuso estão rapidamente a dar lugar à versão com terminais de encaixe por mola (push-in) nas aplicações industriais. Este novo recurso está agora disponível no mercado e tem como principal benefício a facilidade e rapidez da inserção dos fios.
Como funcionam os terminais de encaixe por mola?
Esta tecnologia baseia-se especificamente em terminais de encaixe, nos quais o contato elétrico é estabelecido e o condutor é fixado no lugar através de uma mola, que é aberta ao empurrar o próprio fio. São compatíveis com condutores rígidos, semi-rígidos ou flexíveis com ponteira, que podem ser ligados diretamente, sem a necessidade de ferramentas.
Nova gama de relés de estado sólido celduc® com terminais push-in
A celduc® lançou uma nova gama de relés de estado sólido com terminais push-in para proporcionar mais flexibilidade e atender às necessidades de várias aplicações.

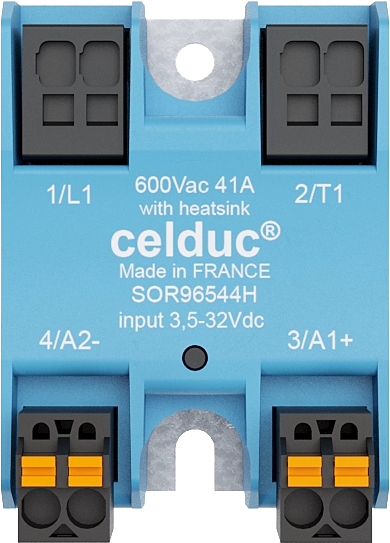

Relés de estado sólido monofásicos
A série SOR de relés de estado sólido monofásicos com terminais de encaixe é adequada para cargas resistivas AC-1.
- Versões 12-280Vac e 24-600Vac;
- Para controlar cargas resistivas até 41A a 40°C;
- Classificação do tirístor até 90A - 7200A²s;
- Ampla faixa de entrada: 3-32VDC com corrente regulada;
- Proteção TVS;
- LED verde de status de entrada;
- Normas cRUus (pendente), CE e UKCA.

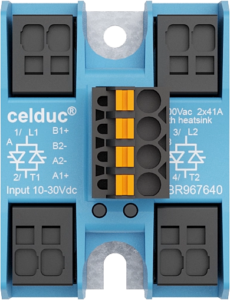

Relés de estado sólido bifásicos
A gama SOBR de relés de estado sólido bifásicos com terminais de encaixe para cargas resistivas AC-1 foi ampliada.
- Versões 12-280Vac e 24-600Vac;
- Para controlar cargas resistivas até 2 x 41A a 40°C (classificação do tiristor até 75A-7200A²s);
- Tensão de controlo 10-30VDC;
- Proteção TVS;
- 2 LEDs de status de entrada verdes;
- Normas cRUus (pendente), CE e UKCA.

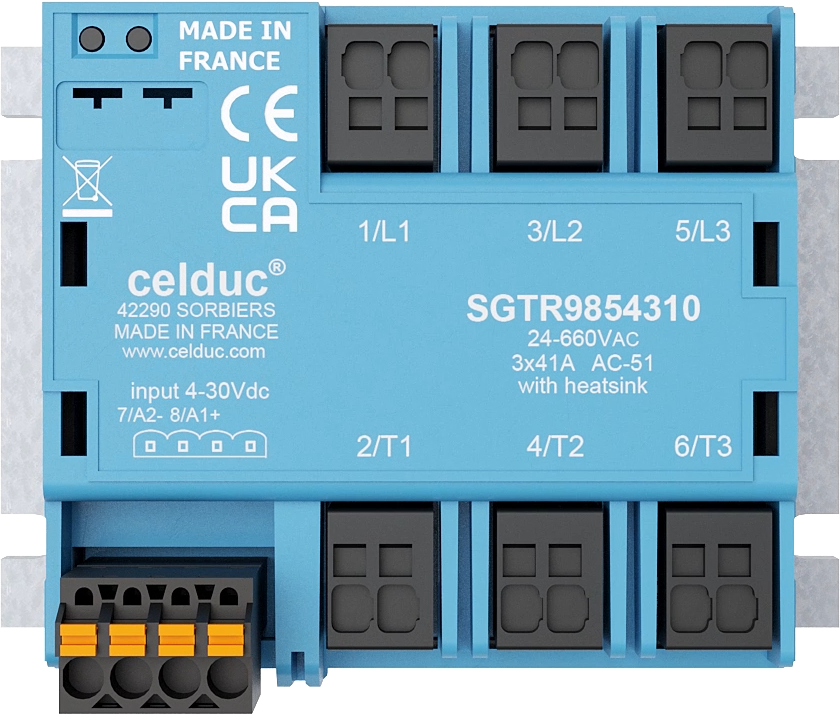

Relés de estado sólido trifásicos
Os relés de estado sólido trifásicos também estão disponíveis na versão push-in para controlar cargas resistivas até 3 x 41A a 40°C ou 3 x 32A a 40°C (classificação do tirístor até 125A por linha).
Existem 2 versões dependendo da aplicação:
- Versões para cargas resistivas AC-1: SGTR9XXXXX com proteção TVS
- Versões para todos os tipos de cargas: SGTR8XXXXX com proteção RC+VDR

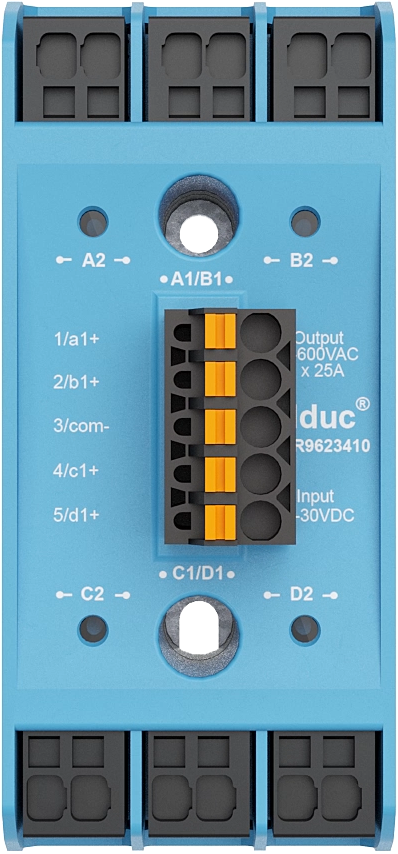

Relés de estado sólido que integra 4 relés monofásicos
Integrando 4 relés monofásicos numa caixa estilo "sightpac", a família de produtos SMQR é a melhor escolha para reduzir o tamanho do seu quadro de controlo (versão compacta de 45 mm). Esta gama é adequada para controlar cargas resistivas até 4 x 41A a 40°C.
Quais são as vantagens dos terminais de encaixe por mola?
Resistentes - fortes e confiáveis;
Flexíveis - adequadas para vários condutores (rígidos, semi rígidos e flexíveis com ponteiras);
Seguros - evitam tempo de inatividade, manutenção e reduzem custos.
- Sem risco de aquecimento;
- Sem risco de quebra do terminal dentro do produto;
- Não é necessário reajustar parafusos, sendo que a operação em ambientes vibratórios já não é um problema;
- Proteção contra toque sem uma tampa.
Rápidos -instalação rápida, mesmo em espaços apertados, sem muito trabalho ou necessidade de ferramentas.
Conclusão
Em comparação com os terminais de parafuso, os terminais push-in são mais fáceis de manusear, permitem poupar tempo na instalação, bem como o custo ao longo do ciclo de vida do sistema. O comissionamento rápido e as ligações sem grande manutenção, preservam o sistema e promovem a confiabilidade do equipamento, garantindo assim a sua eficiência a longo prazo. Instalar ou substituir um relé danificado agora é fácil e rápido.
Assista ao vídeo abaixo para saber mais:
Fonte: https://www.celduc-relais.com/en/push-in-spring-terminals/
